Схема расположения болтов проставки колеса: прочитайте PCD, прежде чем проверять посадку
Метка 5×114,3 содержит два факта, а не один. Он определяет пять монтажных позиций на круге диаметром 114,3 мм. В нем ничего не говорится о диаметре отверстия, резьбе, толщине или о том, к какой стороне адаптера принадлежит рисунок.
+
1 КРУГ
Как прочитать расположение болтов крепления проставки колеса
PCD означает диаметр делительной окружности. Это диаметр окружности, проходящей через центры крепежных отверстий или шпилек. Производитель колес OZ Racing определяет размер таким образом и связывает его с количеством отверстий.[1]
Количество одинаково расположенных позиций крепежа. В зависимости от интерфейса это могут быть отверстия с зазором, резьбовые отверстия или шпильки.
Разделитель означает «позиции в круге». Это не означает, что два числа можно проверить независимо.
Диаметр теоретического круга, проходящего через центр каждой позиции, а не расстояние между краями случайных отверстий.
Это делает 5×114,3 точной геометрической меткой. Это не другое название «пяти выступов». Проставки колес 5×100, 5×112, 5×114,3 и 5×115 могут выглядеть одинаково на небольшой фотографии продукта, но центры отверстий занимают разные круги.
Близкие цифры по-прежнему представляют собой разные закономерности.Не нажимайте проставку 5×114,3 на ступицу 5×115, не удлиняйте отверстие и не предполагайте, что крепеж центрирует несоответствие. Деталь, которая не выравнивается свободно, нуждается в правильной спецификации, а не в увеличении силы затяжки.
PCD также не имеет встроенного значения транспортного средства. Один и тот же рисунок может наблюдаться у разных марок, годов выпуска и осей, в то время как диаметр ступицы, резьба, тормозной пакет и геометрия колес различаются. Используйте PCD как одно поле в полномПоследовательность установки проставки под колесо, а не в качестве утверждения заявки на транспортное средство.
Круг болта невидим, но его центральная линия точна.
Полезным ориентиром является центр каждого положения крепежа. Диаметр отверстия, зенковки и фаски могут привести к ошибочным измерениям от края до края. На диаграмме ниже центры отверстий отделены от окружающих объектов.
Как измерить ПКД не догадываясь по краям
Модели с четырьмя, шестью и восемью выступами
Выберите две позиции, расположенные прямо напротив друг друга, и измерьте расстояние от центра одной до центра другой. Это расстояние и есть PCD. Если шпильки или отверстия затрудняют доступ к центрам, используйте подходящий шаблон PCD, шаблон или контролируемый чертеж вместо оценки по наклонным краям.
Модели с пятью выступами
Модель с пятью выступами не имеет противоположной пары. Один из методов повторяемой геометрии измеряет расстояние по прямой между двумя соседними центрами отверстий. Это расстояние представляет собой хорду делительного круга. Если аккорд называетсяcPCD можно рассчитать следующим образом:
PCD = c ÷ sin(36°)
≈ с × 1,701
Угол 36° составляет половину расстояния в 72° между соседними позициями в круге с пятью отверстиями. Эта формула представляет собой точную геометрию. Ответ так же хорош, как измерение от центра к центру.
Например, хорда примыкающего центра около 67,2 мм соответствует примерно 114,3 мм. Это математическая иллюстрация, а не повод округлять неопределенную часть до известной закономерности. Небольшая ошибка расположения центра умножается на формулу.
Общая проверка наличия равномерно расположенного рисунка.
PCD = c ÷ sin(180° ÷ n)
Здесь,c- это смежная межцентровая хорда иnколичество равноотстоящих друг от друга позиций. Используйте это в качестве перекрестной проверки. Разрешение на производство по-прежнему должно основываться на чертеже детали, проверенном применении или подходящем контрольном оборудовании.
Не смешивайте конвенции измерений.Показания «снаружи наружу», «внутри наружу» и между центрами дают разные цифры, если диаметр и направление отверстия не обрабатываются правильно. Запишите, какие именно характеристики были измерены.
The руководство по измерению проставок колесохватывает размеры ступицы, колеса, зазора и оборудования, которые должны сопровождать PCD.
Прокладка имеет одно отношение шаблона; адаптер имеет два
Проставка колеса в первую очередь перемещает колесо наружу и обычно сохраняет ту же схему расположения болтов. Адаптер PCD также может преобразовать шаблон. Эта разница меняет то, как деталь должна называться, рисоваться и проверяться.
- PCD ступицы и количество креплений
- Направляющая ступицы и внутреннее отверстие проставки
- Интерфейс шпильки или болта транспортного средства
- Внутренний рельеф и монтажная поверхность
- PCD колеса и количество креплений
- Отверстие колеса и установочная кромка проставки
- Распорная шпилька или интерфейс с резьбовым отверстием
- Задняя накладка на колесо и зазор в кармане
Запишите преобразование какрисунок автомобиля → рисунок колес. Стрелка не позволяет поставщику, инспектору или установщику поменять местами интерфейсы. Если обе стороны равны 5×114,3, так и скажите. Если деталь преобразует 5×100 в 5×112, укажите, какая сторона какая, вместо того, чтобы записывать оба шаблона в непомеченной заметке.
Названия продуктов не совсем совпадают. Некоторые изделия с болтовым креплением из одного и того же PCD называются «переходниками колесных прокладок», поскольку деталь крепится болтами к ступице и снабжает еще одним набором шпилек. Названия недостаточно, чтобы решить, изменится ли PCD. Прочитайте двусторонний рисунок.
На одной этикетке не должна быть указана вся спецификация.
J&W в настоящее время перечисляетPCD 6×139,7, переходник для проставки колеса CB95.1. В списке также указаны варианты резьбы и ее толщина. Эта структура имеет значение: PCD, центральное отверстие, резьба и толщина описывают разные характеристики.
Список представляет собой пример продукта, а не универсальную схему применения. Транспортное средство, ось, колесо и оборудование по-прежнему требуют подтверждения.
Соответствие PCD не означает совпадение отверстий.
Метка PCD фиксирует угловое и радиальное положение центров крепежа. Он не определяет особенности вокруг каждого центра. Две детали могут иметь маркировку 5 × 114,3, но при этом требовать разного оборудования или не собраться.
| Особенность | Что вам говорит PCD | Что необходимо указать отдельно |
|---|---|---|
| Количество и положение отверстий | Количество позиций и диаметр их окружности | Ничего лишнего для основного круга, но ориентация и любой двойной шаблон должны быть ясными. |
| Зазорное отверстие | Только его центральное положение | Диаметр отверстия, зенковка, зенковка, фаска и зазор между головкой крепежа |
| Резьбовое отверстие | Только его центральное положение | Диаметр резьбы, шаг, полезная глубина, расположение входа и седла |
| Прессованная шпилька | Только его центральное положение | Резьба шпильки, диаметр и длина накатки, геометрия головки и установленный выступ. |
| Функция центрирования | Ничего | Центральное отверстие со стороны автомобиля, кромка со стороны колеса, высота, фаска и радиусный зазор |
| Функция проставки | Ничего о положении колес | Толщина, вылет колеса, внутренний и внешний зазор, а также выступ оригинального оборудования. |

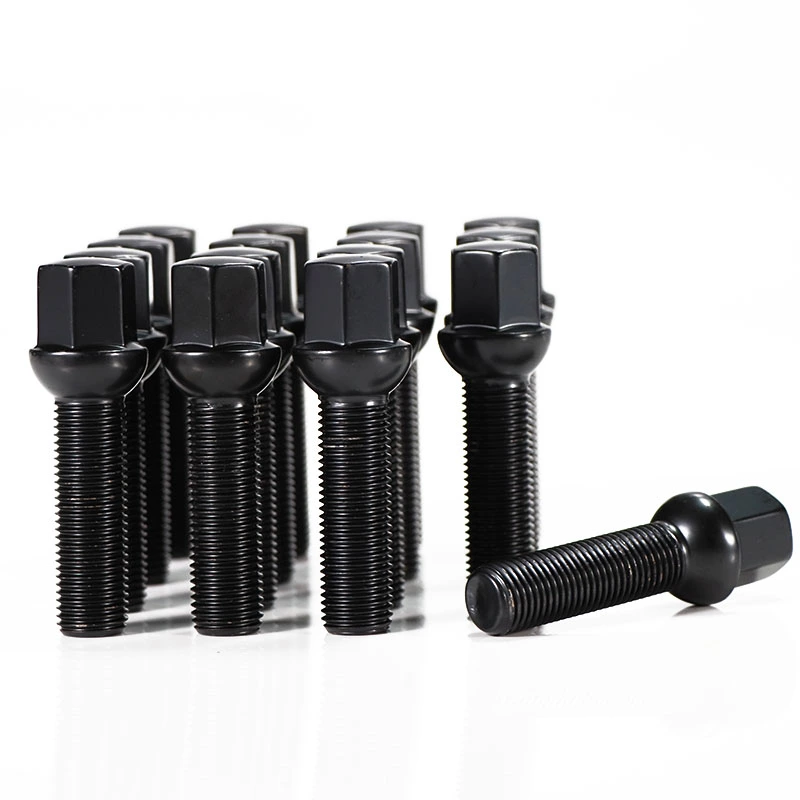

Геометрия сиденья заслуживает особого внимания. Коническое седло, шаровое седло и плоское седло не являются взаимозаменяемыми только потому, что резьба и PCD совпадают. В случае с проставкой, крепящейся болтами, оборудование, прикрепляющее проставку к ступице, также может отличаться от оборудования, прикрепляющего колесо к проставке.
То же разделение применимо и к центральному отверстию. Проставка 5×114,3 не показывает, подходит ли ее отверстие или кромка к ступице и колесу. Держите соседниенаправляющая центрального отверстия проставки колесас просмотром чертежа, чтобы окружность болта и траектория центрирования проверялись вместе.
Последовательность проверки схемы болтов, которая выявляет неверные предположения
- Подтвердите точный интерфейс автомобиля.Запишите марку, модель, год, рынок, комплектацию и ось. Обратите внимание на замену ступицы, тормоза или шпильки. Значение базы данных — это зацепка, а не подтверждение физического транспортного средства.
- Подтвердите точный интерфейс колеса.Запишите производителя колеса и номер детали. Не думайте, что колесо вторичного рынка имеет те же размеры ступицы, что и оригинальное колесо.
- Посчитайте позиции застежек.Отделите функциональные отверстия от отверстий для обработки, доступа или уменьшения веса. Проставочная грань может содержать больше отверстий, чем количество PCD.
- Измерьте или проверьте окружность.Используйте противоположные центры для ровного рисунка или метод контролируемых пяти выступов. Сравнивайте результат с утвержденным образцом, а не с ближайшим знакомым числом.
- Промаркируйте обе стороны.Регистрируйте PCD со стороны транспортного средства и PCD со стороны колеса, даже если они идентичны. Добавьте центральное отверстие, кромку и крепеж для каждого интерфейса.
- Осмотрите поставленную деталь.Проверьте номер детали и версию чертежа. Убедитесь, что отверстия, шпильки, резьба и центральные детали соответствуют утвержденной спецификации.
- Сухая посадка без применения силы.Проставка должна совпадать со ступицей, а колесо должно совпадать с проставкой. Обе монтажные поверхности нуждаются в полном контакте, прежде чем начнется правильная процедура затяжки.
Инструкции Eibach по Системе 6 требуют проверки центра ступицы и расположения болтов, после чего следует такая же проверка между колесом и проставкой. В инструкциях сказано прекратить, если посадка окажется неудовлетворительной.[2]
Свободная сухая подгонка сама по себе не подтверждает установку. За этим должны следовать правильные инструкции по продукту, проверка оборудования, крутящего момента, вращения и зазора. Никогда не используйте электроинструмент или нагрузку на крепеж, чтобы скрыть ошибку рисунка.
Отправьте двустороннюю запись шаблона, а не «проставку с пятью выступами».
При запросе стандартных колесных проставок запишите одинаковые PCD с обеих сторон только после подтверждения соответствия ступицы и колеса. Для преобразовательного адаптера четко укажите направление.
| Поле спецификации | Сторона автомобиля | Сторона колеса |
|---|---|---|
| ПКД | Количество крепежных элементов × диаметр делительной окружности ступицы | Количество креплений × диаметр делительной окружности колеса |
| Центрирование | Диаметр направляющей втулки, полезная высота и профиль основания | Центральное отверстие колеса, входная фаска и доступная глубина |
| Аппаратное обеспечение | Резьба шпильки или болта, седло и существующий выступ | Требуемая шпилька или резьбовое отверстие, седло и полезное зацепление |
| Лица и просвет | Выступ ступицы, винт диска, зажимы и близлежащие компоненты | Плоская часть спинки, карманы, тормозной зазор и вылет колес. |
| Прослеживаемость | Автомобиль, год, комплектация, рынок и ось | Марка колеса, номер детали, размер и фотографии задней накладки. |
Добавьте целевую толщину и размеры зазора за ней. Если какое-либо поле неизвестно, отметьте его как неизвестное. Это полезнее, чем заполнять чертеж размерами, скопированными с аналогичного автомобиля или колеса.
Лучшая этикетка для рисования:«Сторона автомобиля A → Сторона колеса B», за которой следует PCD, центральный диаметр, тип отверстия или шпильки, резьба, седло, толщина и критические размеры зазора. Это уменьшает количество ошибок при возврате во время котировок, утверждения образцов и входного контроля.
Просмотрите J&Wдиапазон проставок колесдля однотипных приложений илиАссортимент адаптеров для проставок колескогда необходимо сравнить два интерфейса.
Вопросы по разболтовке проставок колес
Что означает 5×114,3 на проставке колеса?
Это означает, что проставка колеса имеет пять одинаково расположенных позиций крепления на диаметре делительной окружности 114,3 мм. В нем не указаны центральное отверстие, резьба, тип отверстия, толщина или допуск автомобиля.
Является ли колесная проставка с пятью выступами универсальной?
Нет. Схемы с пятью выступами включают разные значения PCD, и правильный PCD по-прежнему не подтверждает центральное отверстие, крепеж, толщину или зазор со стороны колеса. Подберите все приложение и оба монтажных интерфейса.
Как измерить расположение болтов проставки колеса с пятью выступами?
Схема с пятью выступами не имеет прямо противоположных отверстий. Контролируемый шаблон PCD, шаблон или чертеж являются более безопасным методом. Если центры соседних отверстий можно точно измерить, разделите хорду между центрами на синус 36 градусов, что примерно равно умножению на 1,701.
Подходит ли проставка 5×114,3 к ступице 5×115?
Не рассматривайте их как взаимозаменяемые. Диаметры делительной окружности различаются. Деталь должна совпадать с указанным рисунком ступицы и колеса без применения силы, модификации или затягивания крепежных элементов, чтобы вставить ее на место.
В чем разница между проставкой колеса и адаптером PCD?
Проставка колеса в первую очередь перемещает колесо наружу и обычно сохраняет ту же схему расположения болтов. Адаптер PCD также меняет расположение болтов, поэтому его сторону автомобиля и сторону колеса необходимо указывать отдельно. Названия продуктов различаются, поэтому проверьте рисунок.
