Влияют ли колесные проставки на подшипники колес?
Толщина проставки смещает колесо наружу. Это меняет рычаг на ступице, но не позволяет никому предсказать срок службы подшипника только по толщине.
Да, колесные проставки могут влиять на нагрузку, приложенную к ступичному подшипнику.потому что они перемещают колесо и шину дальше от центра подшипника. Более толстая проставка создает более длинное плечо рычага для того же усилия на шине. Это настоящее механическое изменение. Это не является доказательством того, что каждая прокладка приведет к преждевременному выходу из строя, и недостаточно информации, чтобы рассчитать, как долго прослужит конкретный подшипник.
Что на самом деле меняется в хабе
Посмотрите на сборку от передней оси к колесу. Подшипник поддерживает вращающуюся ступицу. Колесо крепится к поверхности этой ступицы. Затем шина передает вертикальные, поворотные, тормозные и ударные силы через колесо обратно на ступицу и подшипник.
При добавлении проставки между монтажной поверхностью ступицы и монтажной подушкой колеса размещается еще одна деталь. Колесо выдвигается наружу на толщину проставки. Если исходное расстояние от опорной точки подшипника до осевой линии колеса равноd, упрощенная иллюстрация дает новое расстояниед + с, гдеsэто толщина проставки.
M = F × расстояниеДля той же силы F увеличение расстояния увеличивает изгибающий момент M в этой упрощенной модели. Уравнение показывает направление изменения. Это не формула срока службы подшипников для конкретного автомобиля.
Сила редко используется постоянно. Повороты, выбоины, торможение и сцепление шин могут изменить его размер и направление. Вот почему полезная оценка начинается с геометрии, но не заканчивается на ней.
Толщина проставки и вылет колеса по-разному описывают одно и то же движение наружу.
Смещение колеса описывает положение монтажной поверхности колеса относительно осевой линии колеса. Проставка меняет положение монтажной площадки колеса относительно ступицы. При простом расчете установки толщина прокладки уменьшает эффективное положительное смещение на ту же величину.
Например, добавление проставки 15 мм к колесу, начинающемуся с ET45, дает эффективное положение ET30. Колесо выдвигается на 15 мм наружу. Тот же результат можно получить, выбрав колесо с положительным вылетом на 15 мм меньше, при условии, что ширина колеса и остальная геометрия останутся неизменными.
Заводское колесо с проставкой и колесо вторичного рынка с разной шириной и вылетом могут располагать центральную линию шины в разных положениях, даже если толщина проставки одинаковая. Используйтенаправляющая смещения проставки колесадля расчета конечного положения.
Увеличение рычага – это не то же самое, что гарантированный выход из строя подшипника.
Геометрия говорит нам, что перемещение силы шины наружу может увеличить момент, приложенный к подшипнику. Это не говорит нам о том, что подшипник выйдет из строя через определенное расстояние, и не обеспечивает универсальную безопасную толщину прокладки.
Срок службы подшипников — это статистическая инженерная оценка, которая зависит от нагрузки и условий эксплуатации. Ступицы автомобилей также различаются по размеру подшипников, расположению подшипников, предварительному натягу, уплотнению, смазке, нагрузке на ось и исходному положению колес. Таким образом, два автомобиля, в которых используются проставки одинаковой толщины, могут иметь разные запасы нагрузки и результаты обслуживания.
Небольшое изменение в малоиспользуемом дорожном автомобиле не соответствует рабочему циклу более крупного изменения в тяжелом автомобиле с шинами увеличенного размера, повторяющимися ударами или длительным прохождением поворотов. Правильный вопрос не просто: «Влияет ли проставка на подшипники?» Это: «Какое окончательное положение колес и рабочая нагрузка создаст эта полная установка?»
Переменные, которые имеют значение в реальной установке
Толщина прокладки — один вход. Полезный обзор позволяет увидеть весь вращающийся пакет и то, как используется автомобиль.
| Переменная | Почему это важно | Что записывать |
|---|---|---|
| Окончательное положение колеса | Устанавливает осевую линию шины относительно ступицы и влияет на внутренний и внешний зазор. | Ширина колеса, указанный вылет и толщина проставки. |
| Пакет дисков и шин | Диаметр, ширина и масса влияют на вращательные и ударные нагрузки. | Размер колес, размер шин и любые изменения по сравнению с оригинальной комплектацией. |
| пошлина за транспортное средство | Полезная нагрузка, буксировка, удары по бездорожью и использование гусениц создают разные истории нагрузок. | Нормальное использование, максимальная ожидаемая нагрузка и дорожные условия. |
| Состояние ступицы и подшипников | Существующий износ, люфт или повреждение не устраняются добавлением проставки. | Результаты проверки перед внесением изменений. |
| Монтажные интерфейсы | Мусор, помехи или плохая посадка могут привести к биению и движению. | Плоский контакт, зацепление пилота и зазор вокруг тормозного узла. |

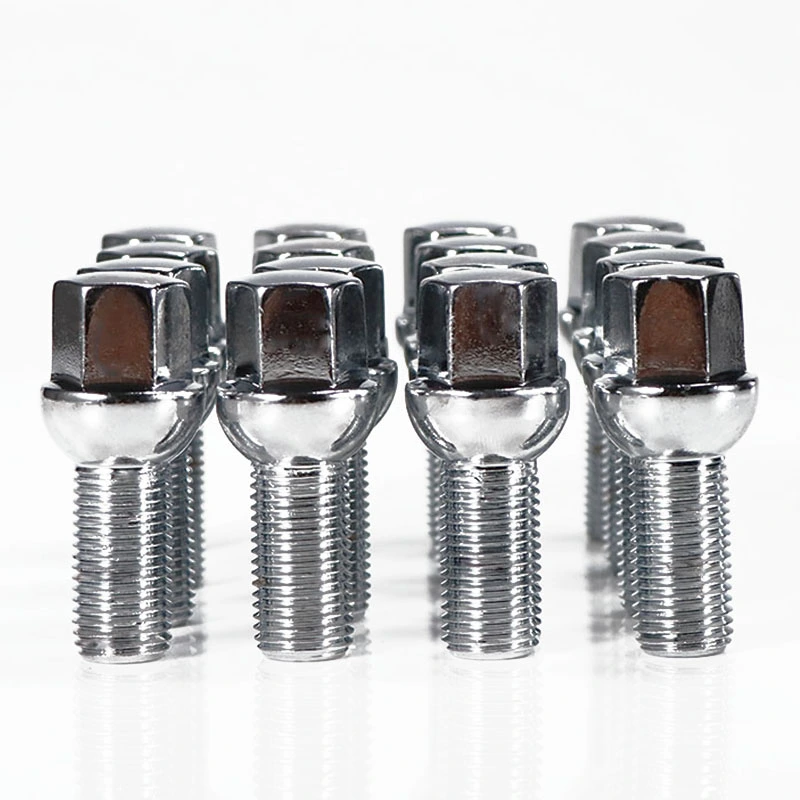

| Аппаратное обеспечение | Колесу по-прежнему необходим правильный тип крепления, профиль посадки и зацепление. | Спецификация шпильки или болта, тип седла и доступное резьбовое зацепление. |
В этой таблице также объясняется, почему копирование размера проставки с другого автомобиля ненадежно. Соответствующая схема расположения болтов не определяет одинаковый вылет колеса, направляющую ступицы, оборудование, нагрузку на ось или вариант использования.
Что меняется в хабцентричном дизайне, а что нет
Проставка, ориентированная по центру ступицы, имеет посадочную геометрию, предназначенную для соответствия направляющей ступицы транспортного средства и центральному отверстию колеса. Когда размеры и профили совпадают, эта геометрия помогает расположить сборку концентрично во время монтажа.
Он не перемещает центральную линию колеса назад к подшипнику. Проставка диаметром 20 мм по центру ступицы по-прежнему смещает колесо наружу на 20 мм. Качество центрирования и геометрия нагрузки относятся к одному и тому же узлу, но отвечают на разные вопросы.
Сначала убедитесь, что проставка сидит ровно и правильно расположена. Во-вторых, оцените окончательное положение колеса и зазор. Деталь может быть хорошо отцентрирована, но при этом создавать неподходящее внешнее положение для конкретного автомобиля.
Прежде чем выбирать толщину, просмотрите комплектацию колеса и ступицы.
Начните с проблемы, которую призвана решить проставка. Зазор между тормозным суппортом, внутренний зазор в шинах и визуальное положение — это разные цели. Требуемая толщина должна быть получена из измеренного зазора, а не из фотографии продукта или установки другого владельца.
Для полезного обсуждения установки J&W предоставьте полные данные передней и задней части там, где они различаются:
- Определите автомобиль и ось.Укажите модель, год выпуска, комплектацию и размеры передней или задней части.
- Запишите интерфейс хаба.Измерьте PCD, диаметр направляющей ступицы, высоту направляющей и установочную поверхность вокруг тормозного диска.
- Запишите интерфейс колеса.Укажите ширину колеса, диаметр, вылет, центральное отверстие, выемки для монтажной площадки и тип места крепления.
- Измерьте предельный зазор.Покажите, где колесо или шина находится ближе всего к суппорту, подвеске, крылу или кузову.
- Определите запрошенное изменение.Укажите наименьшую толщину, которая решает проблему измеренного зазора, и необходимое количество.
- Подтвердите путь к оборудованию.Для надеваемых систем проверьте требования к более длинным шпилькам или болтам. Для систем с болтовым креплением проверьте оригинальные выступы шпилек и карманы на задних подушках колес.
The Полное руководство по установке проставок колеситаблица измеренийопишите эти размеры более подробно.
Как снизить ненужную нагрузку и риск установки
Никакой контрольный список не сможет превратить неподходящую модификацию в подходящую, но некоторые решения предотвращают проблемы, которых можно избежать.
- Используйте минимальную толщину, соответствующую измеренным потребностям.Дополнительная толщина увеличивает перемещение наружу без увеличения значения зазора, если помехи уже устранены.
- Рассчитайте окончательное эффективное смещение.Включите ширину и вылет колеса вместо того, чтобы рассматривать толщину проставки как отдельное число.
- При замене шин и колес учитывайте один и тот же расчет.Более широкая или тяжелая упаковка может изменить как клиренс, так и рабочую нагрузку.
- Проверьте обе монтажные поверхности.Контакты ступицы с проставкой и проставки с колесом должны быть чистыми, плоскими и без помех.
- Используйте указанные крепежные детали и процедуру затяжки.Следуйте инструкциям по транспортному средству, колесу и проставке, применимым к конкретной установке. Перепроверьте по этой инструкции.
- Не устанавливайте поверх неустраненного симптома.Шум подшипников, люфт колес, поврежденная резьба или постоянная вибрация требуют предварительной диагностики.
Нашруководство по установке проставки под колесоосновное внимание уделяется подготовке поверхности, посадке и проверке оборудования. Если после установки началась вибрация, воспользуйтесьпоследовательность диагностики вибрациивместо того, чтобы предполагать, что подшипник является первой причиной.
Распространенные заявления о колесных проставках требуют большего контекста
Слишком абсолютно. Проставка меняет геометрию, но результат работы подшипника зависит от конечного положения, нагрузок, рабочего цикла, конструкции подшипника, состояния и установки.
Неверно. Геометрия, ориентированная на ступицу, учитывает расположение и посадку. Это не отменяет движения наружу, вызванного толщиной прокладки.
Неполный. Даже тонкая деталь должна соответствовать ступице, колесу, крепежу и имеющемуся зазору. Тонкие надеваемые конструкции также могут уменьшить воздействие пилота на колесо.
Качество имеет значение, но хорошо изготовленная деталь с неправильными размерами или неподходящим окончательным положением колеса все равно является неправильной установкой.
Отправляйте всю стопку, а не только толщину прокладки.
Поделитесь информацией о транспортном средстве, характеристиках колес, размерах ступицы, измеренном зазоре, целевой толщине и предполагаемом использовании. Затем J&W может обсудить стандартную или нестандартную конфигурацию проставок колес на основе реальных интерфейсов.
- SKF: Выбор размера в зависимости от номинального срока службы, используемый для проверки того, что оценка срока службы подшипников зависит от нагрузки и условий эксплуатации и является статистической.
- Айбах: техническая информация и информация по установке PRO-SPACER, используется для перекрестной проверки системы проставок и принципов установки.
Примечание по безопасности: в этой статье объясняются общие принципы геометрии и установки. Оно не заменяет собой техническое одобрение для конкретного автомобиля, инструкции производителя транспортного средства или проверку квалифицированным автомобильным специалистом.
