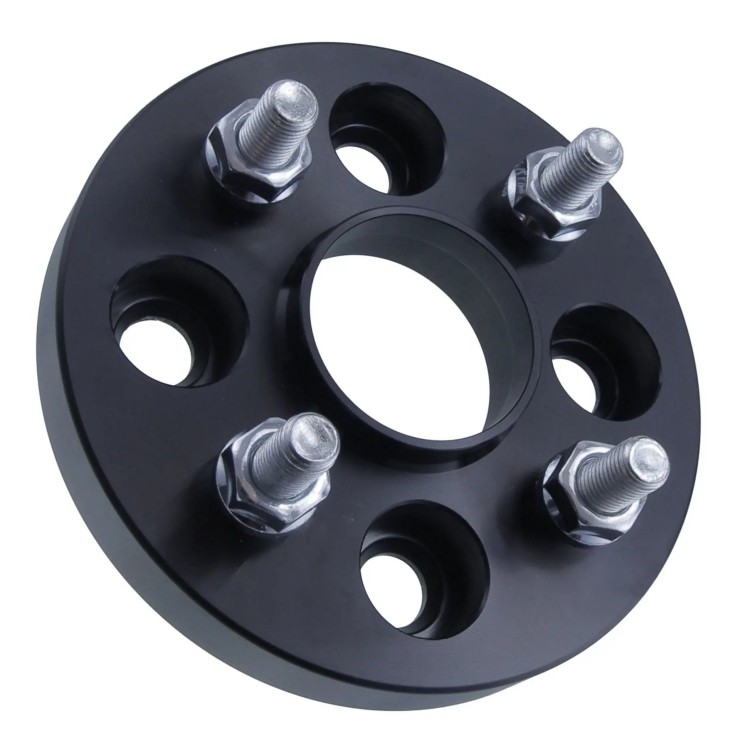

PCD 4x100 CB60.1 Переходник для проставки колеса

Адаптер проставки колеса PCD 4x100 CB60.1 разработан для улучшения устойчивости на поворотах, правильного вылета колес и обеспечения необходимого зазора для больших тормозных комплектов послепродажного обслуживания. Этот центральный адаптер ступицы, изготовленный из кованого алюминиевого сплава 6061-T6 или 7075-T6, увеличивает ширину гусеницы, сохраняя при этом точное выравнивание центрального отверстия, чтобы минимизировать вибрацию на высоких скоростях. Являясь прямым производителем в Китае с собственной обработкой на станках с ЧПУ, мы поставляем компоненты шасси, изготовленные в соответствии со стандартами испытаний SGS и TUV, для автомобильных брендов, оптовиков и дистрибьюторов тюнинга.

В отличие от дешевых литых прокладок, которые страдают от микропористости и растрескивания, наши кованые адаптеры имеют настоящую ступичноцентрическую кромку. Эта кромка передает нагрузку автомобиля непосредственно на ступицу, а не опирается исключительно на колесные шпильки, защищая геометрию шасси и стабилизируя управляемость при агрессивном прохождении поворотов.

Технические характеристики

Об автозапчастях J&W и истории бренда

J&W Auto Parts — профессиональный китайский производитель, специализирующийся на кованых проставках для колес, адаптерах для колес, гайках с проушинами и компонентах автомобильного крепления. Работая на собственном специализированном промышленном предприятии в Нинбо, провинция Чжэцзян, мы сочетаем передовую механическую ковку с многокоординатной обработкой, чтобы управлять всем жизненным циклом от заготовки необработанных металлических заготовок до окончательной обработки поверхности.

Наш 20-летний производственный путь:

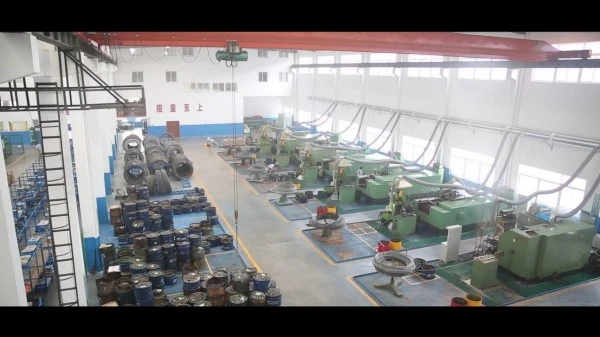

· 2006 – Основание: Начало работы как цех прецизионных инструментов и штампов в Нинбо, специализирующийся на холодной высадке металла и тяжелых обрабатывающих центрах для автомобильных крепежей второго уровня.

· 2016 г. – Расширение инфраструктуры: площадь завода увеличена до более чем 10 акров, нанято более 100 специалистов, интегрированы 12 крупных станков для холодной высадки и 20 обрабатывающих центров с ЧПУ.

· 2020 г. – Усовершенствованные линии обработки поверхности: Запущены наши запатентованные полностью автоматизированные производственные линии гальваники и анодирования, полностью обеспечивающие химическую конверсию в соответствии со стандартами собственными силами.

· Сегодня: позиционируется как ведущий производственный партнер, поставляющий специальные колесные проставки и высокопрочные аксессуары для шасси для международных дистрибьюторских сетей.

Ключевые особенности и преимущества

Настоящая Hubcentric Lip для минимизации вибрации

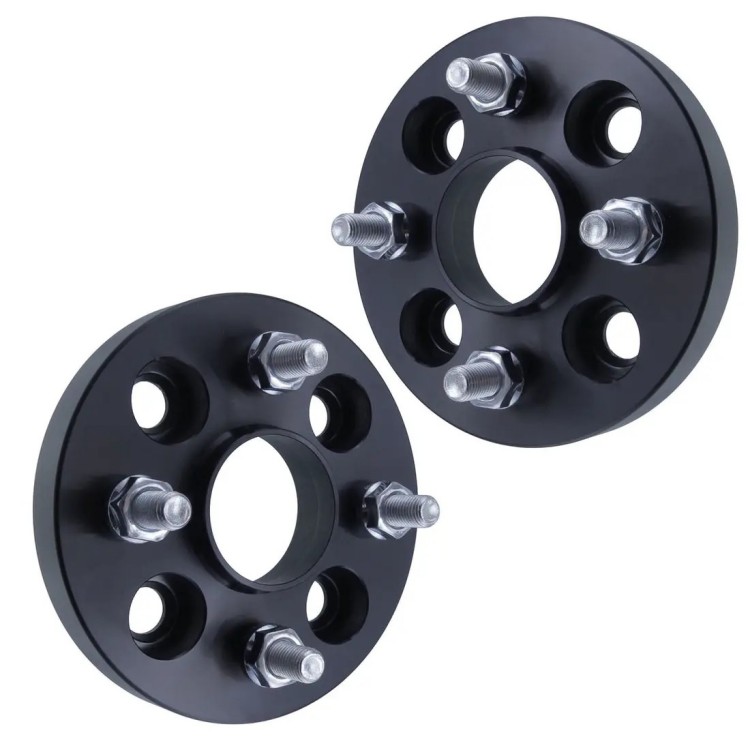

Наш адаптер имеет прецизионно обработанную кромку центрального отверстия диаметром 60,1 мм, которая действует как точное продолжение ступицы серийного автомобиля. За счет фиксации колеса по центру ступицы, а не при помощи зажимных гаек для выравнивания, такая конфигурация равномерно распределяет вес автомобиля и сводит к минимуму раскачивание колес на шоссе.

Высокопрочная поковка для ударопрочности

Мы отвергаем переработку стандартного чугуна или низкосортного алюминиевого лома. Наш завод обрабатывает цельные блоки из автомобильного алюминиевого сплава горячей ковки. Ковка закрывает внутренние воздушные карманы и выравнивает структуру металлических зерен, уменьшая неподрессоренную массу и одновременно обеспечивая высокий предел текучести конструкции при экстремальных нагрузках на гусеницу.

Глубокое твердое анодированное покрытие для защиты от коррозии

Каждый адаптер проходит электрохимическую обработку анодированием. В результате химического преобразования поверхности создается внешний слой твердого оксида, который блокирует воздух и влагу с зимних дорог, предотвращая гальваническую коррозию между алюминиевым адаптером и стальной ступицей автомобиля.

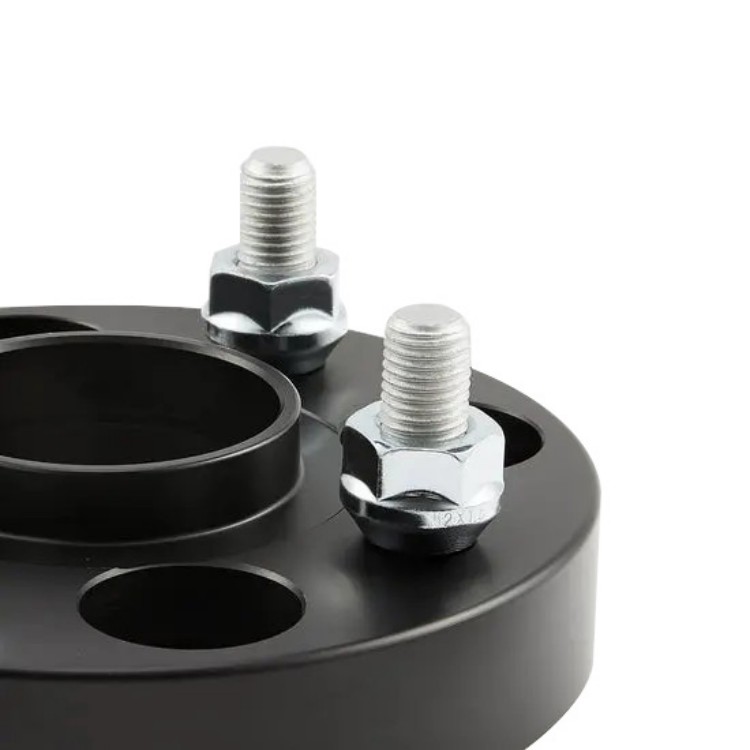

Предварительно установленные высокопрочные шпильки для устойчивости к усталости

Чтобы обеспечить надежный профиль безопасности B2B, наши адаптеры поставляются с прочными метрическими колесными шпильками. Эти крепежные детали проходят строгие испытания на динамическую балансировку и усталость материала, обеспечивая постоянный момент затяжки резьбы и снижая риск усталостного разрушения шпилек при длительном использовании.

Почему выравнивание по центру ступицы имеет преимущество перед проставками, ориентированными по проушинам

Дешевые проставки с проушинами не имеют центральной кромки — колесо центрируется только за счет натяжения болта с проушинами. Со временем выбоины и тормозные нагрузки смещают колесо от центра, вызывая вибрацию рулевого управления и высокое напряжение сдвига на шпильках.

Наша центроцентрическая конструкция решает эту проблему. Отверстие диаметром 60,1 мм плотно прилегает к оси втулки, а встроенный внешний носок плотно прилегает к центральному карману колеса. Нагрузка ложится на инфраструктуру концентратора, а не на шпильки.

Глобальное присутствие поставщиков и данные об опыте экспорта

За более чем десятилетний опыт активного участия в международных торговых коридорах мы разработали надежные логистические рабочие процессы, адаптированные к стандартам соответствия основных региональных рынков:

· Северная Америка: поставки крупных оптовых складских сетей в США и Канаде. Наши шпильки класса 10,9/12,9 спроектированы так, чтобы выдерживать воздействие агрессивных зимних жидких антиобледенителей (хлорида кальция), распространенных в регионах Среднего Запада и севера.

· Западная Европа: обеспечение параллельных посадочных поверхностей с жесткими допусками (менее 0,02 мм), которые соответствуют строгим требованиям механической безопасности сетей настройки в Германии, Великобритании и Франции.

· Океания: Доставка глубоких анодированных поверхностных слоев, протестированных в прибрежных соленых распределительных сетях по всей Австралии и Новой Зеландии.

· Развивающиеся рынки послепродажного обслуживания: удовлетворение растущих требований к производительности в Южной Америке, Юго-Восточной Азии и на Ближнем Востоке с помощью очень гибких контрактов с низким минимальным объемом заказа.

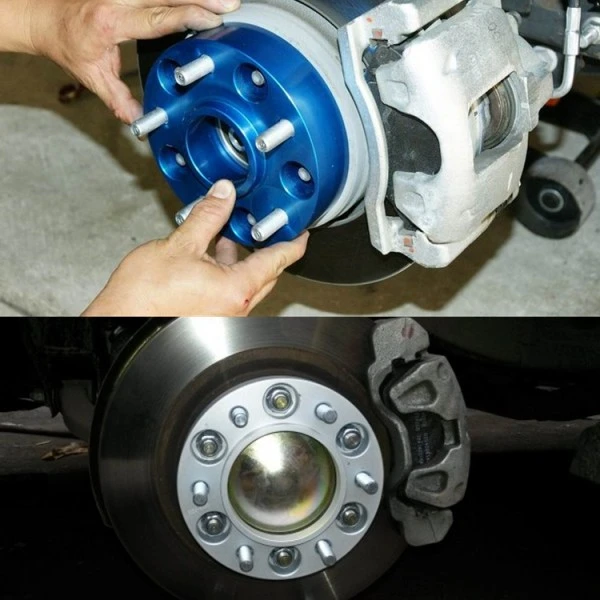

Практические примеры клиентов

Пример 1: Оптовый продавец колес послепродажного обслуживания (Торонто, Канада)

· Проблема: крупный канадский дистрибьютор колес столкнулся с высоким процентом возвратов (около 4,2%) от клиентов, жалующихся на раскачивание рулевого колеса на скорости 75 миль в час, вызванное неравномерными допусками в универсальных проставках с прорезями.

· Наше решение: мы поставили изготовленные на станке с ЧПУ адаптеры PCD 4x100 CB60.1 под заказ. Мы зафиксировали допуск на параллельность менее 0,02 мм и предоставили индивидуальную упаковку из гофрокартона, готовую для розничных полок.

· Результат: клиент сообщил о заметном снижении возвратов, связанных с вибрацией, после перехода на адаптеры, ориентированные на ступицу. Оптовый торговец расширил свой годовой контракт, включив в него нашу серию с матовой черной отделкой с индивидуальной тонировкой.

Пример 2: Мастерская по настройке производительности и стойке (Штутгарт, Германия)

· Задача: мастерской по доработке гоночных автомобилей требовалось очистить большие тормозные комплекты Brembo для парка модифицированных компактных спортивных хэтчбеков с конфигурацией 4x100. Стандартные проставки не прошли проверку на напряжение сдвига при прохождении поворотов на жесткой трассе.

· Наше решение: мы разработали специальную партию нестандартной толщины (22 мм) с использованием горячекованого сплава 7075-T6 с пределом прочности на разрыв 570 МПа в сочетании с индивидуальной лазерной гравировкой торговой марки частного магазина.

· Результат: мастерская сообщила о безупречной работе в течение нескольких сезонов трека, используя визуальную проверку резьбы нашей открытой конструкции, чтобы гарантировать быструю и безопасную проверку сборки колес в боксах.

Сравнение марок материалов: 6061-T6, 7075-T6 и дешевые литые проставки

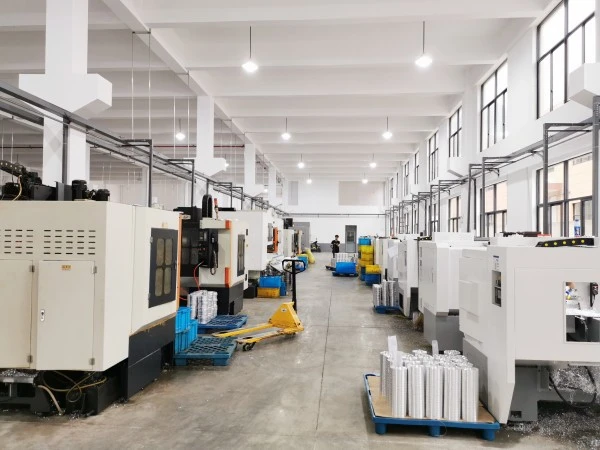

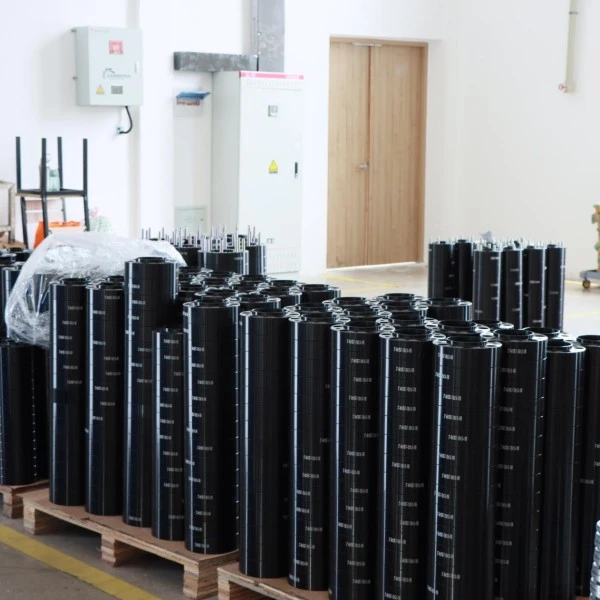

Производственный процесс и контроль качества

Наша мастерская работает под строгим управлением 5S. Вот как ваш заказ проходит этапы производства:

Проверка кованых алюминиевых слитков ➔ Токарная обработка на станках с ЧПУ ➔ Многоосевое сверление с ЧПУ

                                                                   ↓

Окончательная упаковка поддона ➔ Проверка резьбы и допусков ➔ Линия анодирования ➔ Тест на динамическую балансировку

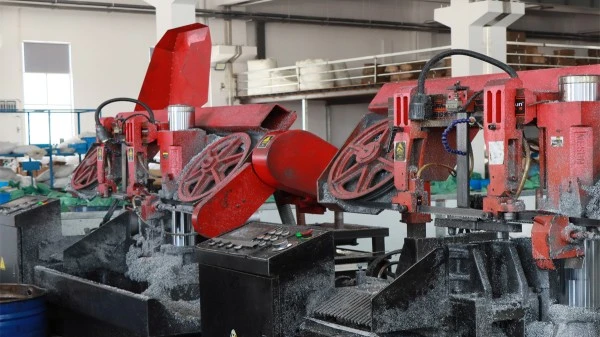

1. Проверка кованых алюминиевых слитков:Перед резкой мы проверяем состав сплава, внутреннюю плотность и закалку (марка Т6) необработанных алюминиевых бревен 6061/7075.

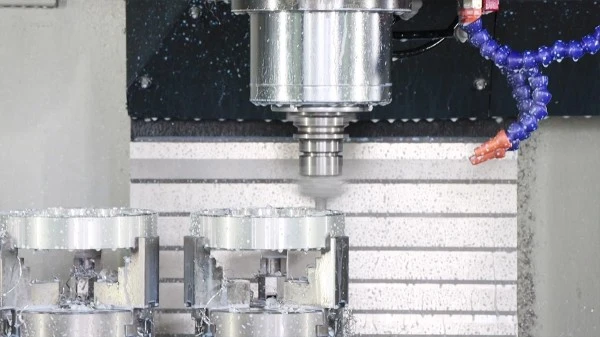

2. Токарная обработка на станке с ЧПУ:Высокоточные токарные станки с ЧПУ формируют внешний диаметр и обрабатывают точный шаг центрального отверстия 60,1 мм, сохраняя допуск на параллельность менее 0,02 мм.

3. Многоосное сверление с ЧПУ:Автоматизированные обрабатывающие центры одновременно сверлят отверстия с делительной окружностью 4x100 и карманы для шпилек, чтобы обеспечить абсолютно точное позиционирование центра.

4. Тестирование динамического баланса:Готовые заготовки адаптера проходят тестирование на вращение, чтобы исключить отклонения массы, обеспечить плавное вращение на высоких скоростях отслеживания.

5. Производственная линия анодирования:Адаптеры проходят через наши полностью автоматизированные резервуары и получают равномерный, устойчивый к коррозии черный или серебристый защитный слой.

6. Проверка резьбы и допусков:Специалисты по обеспечению качества используют прецизионные микрометрические штангенциркули и резьбомеры «годен/не годен» для проверки конуса седла и установки шпильки.

7. Окончательная упаковка:Адаптеры тщательно отсортированы, упакованы соответствующими гайками с проушинами, если указано, и упакованы в толстые коробки из гофрированного картона, готовые к морской транспортировке из порта.

Процесс настройки OEM и ODM

Мы помогаем дистрибьюторам, оптовикам и частным брендам создавать индивидуальные розничные или коммерческие линейки продуктов:

Подтверждение производственного чертежа ➔ Утверждение образца ➔ Массовое производство

· Подтверждение производственного чертежа:Перед производством наша команда инженеров создает подробные 2D/3D-чертежи на основе ваших индивидуальных требований к толщине, целевого шага резьбы или файлов логотипа частного бренда.

· Образец утверждения:Мы изготавливаем физические предварительные образцы алюминия и отправляем их по почте в ваш офис. Вы можете самостоятельно проверить посадку, глубину анодирования и соответствие резьбы перед размещением оптового заказа.

· Массовое производство:Как только вы подпишете образец, наши производственные линии начнут циклы ковки и обработки с ЧПУ, чтобы доставить соответствующую партию.

· Пользовательская отделка:Доступны анодированные цвета по индивидуальному заказу и лазерная гравировка корпоративного бренда.

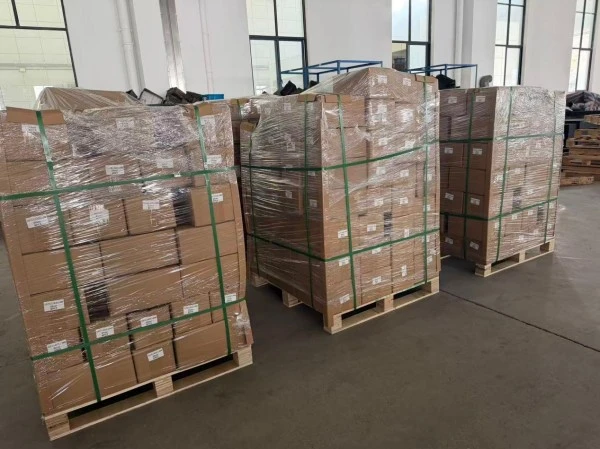

Упаковка и логистика

Заявление о контроле качества

Хотя мы уделяем особое внимание внутреннему контролю качества, а не внешней маркетинговой сертификации, наши стандарты строгие: 100% проверка сырья, ежечасные проверки резьбы в процессе производства и обязательное 72-часовое тестирование солевым туманом каждой партии. Мы позволяем характеристикам нашей продукции говорить сами за себя. Наша команда по обеспечению качества каждый час проверяет допуски резьбы на полу, а также выдает собственные внутренние отчеты о материалах и 72-часовые журналы испытаний солевым туманом, прежде чем какой-либо контейнер будет запечатан для экспорта. Если какая-либо партия не соответствует нашим стандартам внутренней проверки, она не будет выпущена к отправке. Мы отвечаем за наше качество.

Руководство по выбору поставщиков: как заказать проставочный адаптер для правого колеса

Чтобы избежать покупки несоответствующего инвентаря, который может задержать вашу логистику или повлиять на безопасность транспортных средств, проверьте эти четыре параметра:

Подтвердите совместимость разболтовки автомобиля (PCD)

В этом конкретном адаптере используется установка 4x100 мм. Он подходит для ступиц с четырьмя проушинами, где расстояние между противоположными окружностями болтов составляет ровно 100 мм. Это стандартное приложение для небольших платформ, таких как Renault Clio/Megane, Nissan Micra/Note и некоторых компактных автомобилей Toyota.

Проверьте размеры центрального отверстия ступицы (CB)

Отверстие диаметром 60,1 мм должно точно соответствовать торцу оси автомобиля. Если заводская ступица автомобиля больше 60,1 мм, адаптер не будет плотно прилегать к поверхности тормоза ротора. Если выступ меньше, вам потребуются центральные кольца ступицы, чтобы надежно закрыть допусковой зазор.

Рассчитайте правильную толщину пространства

Измерьте расстояние от внешней боковины шины до внутреннего края кромки крыла. Выберите толщину (например, 15 мм или 20 мм), которая закрывает внутреннее крыло, не заставляя протектор шины тереться о внешний листовой металл во время полного хода подвески.

Шаг резьбы шпильки спичечного колеса

Убедитесь, что предварительно установленные шпильки на адаптере (например, M12x1,25 или M12x1,5) соответствуют заводскому рисунку резьбы гайки целевого автомобиля. Смешение шагов резьбы приведет к сорванию внутренней резьбы крепежных деталей во время сборки.

Инструкции по установке

1. Подготовьте роторы. Тщательно очистите поверхность ступицы автомобиля с помощью проволочной щетки, чтобы удалить ржавчину, старое масло и мусор. Поверхность адаптера должна полностью прилегать к поверхности тормозного ротора.

2. Установите адаптер: наденьте проставочный адаптер 4x100 на заводские шпильки колеса. Переходник должен плотно прилегать к поверхности ступицы.

3. Закрепите адаптер: навинтите прилагаемые короткие гайки с открытым концом на заводские шпильки. Затяните их по схеме «звезда» с моментом затяжки, рекомендованным производителем автомобиля. Это надежно фиксирует адаптер на концентраторе.

4. Установите колесо. Поместите колесо на предварительно установленные шпильки адаптера. Закрепите колесо с помощью гаек, имеющихся на вторичном рынке, затягивая их звездочкой с нужным моментом затяжки.

5. Никаких ударных гайковертов. Никогда не используйте пневматические ударные гайковерты ни на каком этапе. Чрезмерное воздействие может привести к чрезмерному растяжению шпилек, растрескиванию седла из сплава и повреждению анодированного покрытия.

Часто задаваемые вопросы

В1: Что делает переходник для проставки колеса 4x100?

A: Адаптер проставки колеса 4x100 физически расширяет монтажную поверхность колеса наружу на определенную толщину в миллиметре на ступице автомобиля с 4 проушинами и диаметром делительной окружности 100 мм. Его основными функциями являются увеличение ширины колеи автомобиля для оптимизации устойчивости на поворотах, исправление неправильного вылета колес (ET) при замене дисков на неоригинальные и выдвижение спиц колес наружу, чтобы создать зазор для тормозных суппортов увеличенного размера.

Вопрос 2: Центробежные проставки лучше, чем проставки с центрирующими выступами?

О: Да, ступичноцентрическая конструкция является стандартной для обеспечения безопасности пассажиров тяжелых грузовых автомобилей и высокоскоростных поездов. Проставка со ступицей имеет прецизионное центральное кольцо (например, кромка диаметром 60,1 мм), которое плотно прилегает к торцу оси автомобиля и к отверстию колеса, идеально центрируя весь узел. В проставках, ориентированных на проушины, это кольцо отсутствует, и их выравнивание полностью зависит от натяжения болтов, что часто позволяет колесу смещаться от центра под нагрузкой, что приводит к сильной вибрации рулевого колеса и ускоренной усталости шпилек.

В3: Какой толщины проставку колеса мне следует выбрать?

О: Правильная толщина зависит от конкретного зазора между шиной и крылом. Для измерения приложите линейку к внешней боковине шины и с помощью штангенциркуля измерьте расстояние до внутреннего края кромки крыла. Выберите вариант толщины (например, 15 мм или 20 мм), который немного меньше этого зазора, чтобы ваши шины не царапали листовой металл при полном сжатии подвески или на резких поворотах.

Вопрос 4: Могу ли я заказать смешанные альтернативные варианты расположения болтов (PCD) в одном контейнере для оптовой перевозки?

Ответ: Да. Оптовые покупатели контейнеров B2B могут легко комбинировать эту стандартную спецификацию 4x100 с другими размерами, пользующимися повышенным спросом (например, 5x114,3 или 5x120), а также с нашими колесными гайками и колесными болтами с холодной головкой, поставляемыми непосредственно на заводе, в одном консолидированном контейнере, доставляемом непосредственно из порта Нинбо.

В5: Может ли ваша команда технических инженеров предоставить полные чертежи 3D CAD перед массовым производством?

Ответ: Абсолютно. Для любого специализированного контрактного производства, индивидуальных офсетных модификаций или заказов на брендирование под собственной торговой маркой наш собственный инженерный отдел создает и подтверждает с клиентом подробные технические чертежи в 2D/3D, прежде чем оснастить какие-либо производственные линии.

Готовы приобрести адаптеры для проставок колес PCD 4x100 CB60.1?

Получите ценовое предложение напрямую с завода в течение 12 рабочих часов — бесплатные образцы доступны по запросу.
